一、产品名称：电池针刺挤压一体试验机

二、产品型号：ZS-1019Y

三、设备依据原理典型详述：

试验目的：本机适用于模拟各类电池在使用，运输，储存或处理家庭废物时，电池遭受挤压的情形。电池以不爆炸不起火为合格。

试验方法说明：试验应在20℃±5℃的环境温度下进行，将接有热电偶的电池（热电偶的触点固定在电池大表面上）置于通风橱中，用直径2-8mm的无蚀锈钢针以（25±5）mm/s的速度刺穿电池最大表面的中心位置，并保持5 秒。被测电池以不爆炸，不起火为合格，观察1小时。

四、满足标准：

GB/T 31241-2014 《 便携式电子产品用锂离子电池和电池组安全要求》

UN38.3             《联合国危险物品运输试验和标准手册》

IEC62133           《含碱性或其他非酸性电解质的二次电芯和电池（组）》

                   《便携式密封二次单体电芯，由电芯组成的电池（组）以及运用于便携式设备的安全要求》

QC/T743-201X       《电动汽车用锂离子蓄电池》

GB/T 8897.4-2008   《原电池第4部分锂电池的安全要求》

GB/T 21966-2008    《锂原电池和蓄电池在运输中的安全要求》

YD 1268-2003       《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T 19521.11-2005 《锂电池组危险货物危险特性检验安全规范》

YDB 032-2009        《通信用后备式锂离子电池组》

UL 1642:2012       《锂电池标准》

UL 2054: 2012      《家用和商用蓄电池组》

IEC 62281: 2004     《锂原电池和蓄电池在运输中的安全要求》

五、设备结构特点：

箱体材质：	内箱材质：不锈钢板并加贴铁氟龙或镜面不加贴，耐腐蚀及阻燃性能强
	外箱材质：A3 冷板烤漆处理
观察窗：	尺寸：285x285mm双层钢化玻璃观察窗
箱门：	单开门， 左开
箱门开关：	打开即断电的门限开关，确保没有误操作
测试孔：	右侧有一个直径50 mm的测试孔，方便放入各种温度，电压，电流采集线
控制器：	至上自主研发力量控制系统
夹具	针刺挤压夹具各一套
自动防爆泄压	具有排气功能，即将试验中产生的大量废气排出室外；具有防 爆泄压功能，即防护箱后部具有磁铁吸附式泄压门（规格：直径100mm），当强气流冲击 时，该泄压门自动打开，减轻爆炸冲击力。
烟感报警灭火系统	烟雾报警及灭火系统设计：防爆等级ExsdIIBT4,外置护罩保护烟雾报警器， 设备具有自动抽风烟雾感应装置。对于电池可能发生的爆炸起火现象，首先在测试区域内装有烟雾报警器，当试验样品产生烟雾时，烟雾报警器能够自动检测，设备本身排风扇自动启动（也可以在测试一开始时就将排风扇启动），同时可提醒测试人员手动开启外接抽风机，烟雾通过排风管道排出测试室外。 设备配备一隐藏式灭火器：如被测电池着火，可在集成控制板上操作灭火装置进行灭火
排风排烟	箱体后部装有排气扇，直径120mm, 并有排风导筒，可外接抽风机，同时箱体左侧开有进气口，在测试结束后可打开进气口，实现箱体内烟气快速排出；在试验时，需要首先开启外接的抽风机
照明设计	试验箱体背部暗藏式装有一个照明灯，可防尘，防爆，防火，防爆灯外壳易于更换。
脚轮	设备下方有四个万向脚轮，可自由移动
急停	在控制面板上紧急停止功能；设备全过程的限制保条件；

六、设备技术参数：

l 传动方式 ：液压驱动

l 针刺方向:

对于圆柱形电池，针刺电池的纵轴应与针刺装置的两平板平行，

对于方形和软包电池，只对电池的宽面进行针刺。

对于硬币式或纽扣式电池，采用电池上下两平面与平板平行的方式进行针刺。

l 1个样品只做一次针刺试验。

l 最大压力范围：1 kN ~20kN

l 压力显示精度：0.1N， 传感器分辨率：1/10,000；

l 单位转换：kg, N, lb

l 有效测试空间： 450*300*300mm（深*宽*高）

l 机台针刺行程： 300mm

l 延时功能：0-9999 (H/M/S可任意设定及调整测试时间 )

l 夹持方式：手动夹持

l 机台尺寸：600×700×1750mm(长×宽×高)

l 使用电源：AC380V， 50~60HZ， 10A

l 设备功率：3.7KW

l 机台重量：约300kg

七、设备主要部件设计规格

1、电气部分

控制线路：用于控制传感器工作，提供闭合回路反应；

行程开关，解读行程传感器输出信号；

液压站：提供稳定压力与可变速度的动力源，高功率电机、国产优质泵提供稳定输出溢流阀、电磁换

向阀。

2、机械部分

机架部分：镀铬高性能高碳钢构成传动支撑2大部分。

八、安全保护系统

1. 过压保护：传感器已内设压力范围，有效阻止挤压力过大而破坏传感器及驱动电机；

2. 欠相及逆相保护开关；

3. 行程限位保护

4. 线路保险丝过流保护

5. 过载保护

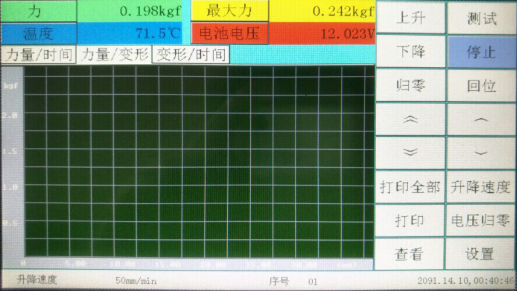

九．挤压&针刺测试软件主界面介绍（如下图所示）：

采用 PLC 人机界面控制方式，4个区域（曲线区域、实时采集数据区域、控制板区域和测试数据区

域）一目了然；此系统将力量，变形量（位移数据）， 电压汇总在一个测试界面中显示；上海日芯系统

十、设备使用条件

1．环境温度：25±5℃

2. 使用电源条件： 三相五线制电源， 可靠接地



十一、设备基本组件清单：



十二、设备出厂配置清单：

1.试验机主机：       1套

2.标准针刺挤压压板： 各1套

3.产品说明书（含PLC使用说明书）
